La sécurité incendie reste une préoccupation critique pour les installations commerciales et industrielles du monde entier, les bobines de tuyaux d'incendie servant de systèmes de défense de première ligne contre les incendies à un stade précoce. Ces outils de lutte contre les incendies essentiels comblent l'écart entre les extincteurs portables et les systèmes de gicleurs à grande échelle, offrant des capacités de réponse rapide qui peuvent empêcher les dommages catastrophiques.

Composants de base et mécanisme de travail

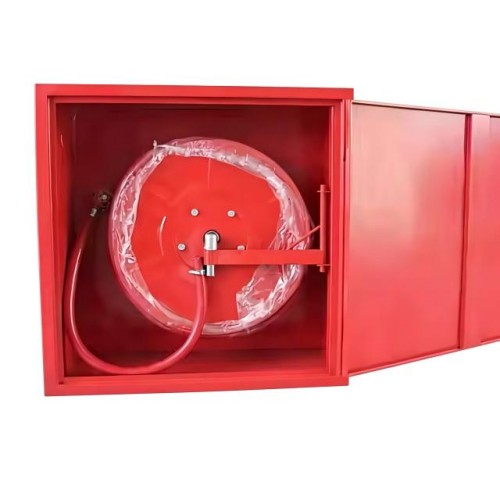

Les bobines de tuyaux d'incendie comprennent six composants essentiels: le tambour de bobine, le tuyau de feu (généralement de 20 à 30 m), la buse d'arrêt, la vanne de commande, le mécanisme du bras oscillant et le support de montage, travaillant ensemble pour offrir des cours d'eau sous pression pendant les urgences.

Le tambour de bobine, construit à partir de composites d'acier ou de polymère résistants à la corrosion, abrite le tuyau plié ou roulé dans une configuration compacte. Lorsqu'elle est déployée, le bras oscillant permet une rotation de 180 ° -270 ° pour une flexibilité directionnelle, tandis que le système de roulement du tambour permet un détente lisse sous pression. Le tuyau lui-même répond aux normes de résistance au feu strictes, avec des diamètres communs de 19 mm (3/4 ') ou 25 mm (1 ') équilibrant le débit d'eau et la maniabilité 3,7.

Sur le plan opérationnel, le système se connecte directement au bâtiment des conduites d'eau (généralement à une pression de 4 à 12 bar) via une vanne de commande dédiée. Pendant l'activation, les utilisateurs tirent la buse pour dénouer le tuyau, puis ouvrez la valve pour initier le débit d'eau. La buse réglable fournit plusieurs modèles de pulvérisation - des jets concentrés pour une pénétration profonde aux modèles de brouillard pour l'absorption de chaleur et la conversion de vapeur 8,9.

Les avantages fonctionnels clés comprennent:

• Approvisionnement en eau continu Contrairement aux extincteurs à capacité limitée

• Déploiement plus rapide que la connexion

• Exigences en eau inférieure par rapport à l'activation des arroseurs

• Ciblage contrôlé par l'opérateur pour la lutte contre les incendies de précision

Types de systèmes de moulinet de tuyaux d'incendie

Les bobines de tuyaux d'incendie sont classées en systèmes manuels et automatiques, avec des sous-variations comprenant des modèles fixes, swing et encastrés, chacun conçu pour des configurations spécifiques de construction et des profils de risque.

Les bobines manuelles représentent la configuration la plus courante, nécessitant une intervention humaine pour le déploiement du tuyau et l'activation de l'eau. Ces systèmes rentables dominent les installations commerciales où le personnel formé est généralement présent. Les rouleaux automatiques, à l'inverse, commencent à se débarrasser de l'eau immédiatement après l'extraction du tuyau - un avantage dans les zones à haut risque mais nécessitant une régulation minutieuse de la pression pour empêcher une libération d'eau incontrôlée 1,9.

Les systèmes de moulinets oscillants offrent une flexibilité directionnelle améliorée à travers les bras articulés, particulièrement précieux dans les espaces confinés comme les couloirs ou les salles mécaniques. Les modèles encastrés installent du rinçage avec des murs pour l'intégration esthétique dans les hôtels et les environnements de vente au détail, tandis que les armoires de plein air protègent les composants en milieu industriel. Les variations spécialisées comprennent:

Spécifications techniques et normes de performance

Les bobines de tuyaux d'incendie doivent être conformes aux normes internationales, notamment EN 671, ISO 9001 et les codes du bâtiment locaux, régissant les spécifications de la pression de l'éclatement du tuyau (≥24 bar) pour la résistance à la rotation des rouleaux (≤50n à 10m extension).

Les spécifications du matériau dictent l'acier inoxydable ou l'acier au carbone enduit de poudre pour les composants structurels, avec des alliages en laiton ou résistants à la corrosion pour les vannes et les raccords. Les tuyaux démontrent la stabilité des UV et la résistance à l'abrasion, les couches renforcées maintient l'intégrité aux pressions de travail jusqu'à 12 bar et les températures de -30 ° C à + 60 ° C 3,7.

Les tests de performances comprennent:

1. Tests de pression hydrostatique à 1,5 × pression de travail

2. Vérification du débit (≥24 L / min à 4 bar)

3. Validation du modèle de pulvérisation de buse

4. Test de durabilité (500+ cycles de déploiement)

Lignes directrices d'installation et placement stratégique

L'installation optimale de bobine de tuyau d'incendie suit la règle 30/30: située à moins de 30 mètres de risques d'incendie potentiels et de 30 pouces au-dessus du niveau du sol, conformément aux codes de feu NFPA 14 et locaux pour la visibilité et l'accessibilité.

Des zones à haut risque comme les salles électriques, les installations de stockage et les hottes d'échappement de la cuisine garantissent le placement hiérarchisé. Le Code international du bâtiment oblige un espacement maximal de 60 m entre les unités dans les structures commerciales, réduite à 40 m pour les occupations industrielles avec des charges de feu plus élevées 6,9.

Les meilleures pratiques d'installation comprennent:

• Montage mural sur les supports structurels (pas les cloisons sèches)

• Signale claire avec des marques photoluminescents

• Ligne d'alimentation en eau dédiée avec un manomètre

• Les couloirs d'accès entretiennent un dégagement de 1 m

Protocoles de maintenance et exigences de conformité

La maintenance rigoureuse implique des tests opérationnels trimestriels, des contrôles de pression annuels et des inspections professionnelles biannuel pour garantir la conformité avec la NFPA 25 et les réglementations sur la sécurité au travail.

Les protocoles de maintenance préventive doivent inclure l'inspection du tuyau pour les fissures ou les renflements, la lubrification de la valve, les tests de fonctionnalité de buse et la vérification des débits d'eau. Les journaux de maintenance numérique remplacent désormais les systèmes papier, par des étiquettes RFID permettant le suivi de l'historique de l'équipement 7,10.

Points de défaillance communs nécessitant une attention:
