Quels types d'équipements d'incendie y a-t-il?

Chaque année, les services d'incendie aux États-Unis répondent à plus de 1,3 million d'incendies qui causent collectivement plus de 15 milliards de dollars de dommages matériels directs. Derrière chacun de ces incidents se trouve un fil conducteur: la présence - ou l'absence - de l'équipement d'incendie correctement sélectionné, installé et entretenu. D'un extincteur portable compact dans un placard de serveur à un système de déluge à mousse à grande échelle protégeant une raffinerie d'huile, les choix sont vastes, techniques et hautement réglementés. Comprendre quelle catégorie d'équipement d'incendie convient à ce que le danger n'est plus une préoccupation de niche réservée aux ingénieurs de protection contre les incendies; Il s'agit d'une décision de base d'approvisionnement, de gestion des risques et de conformité que chaque responsable des installations, agent de sécurité et propriétaire du bâtiment doit maîtriser.

L'équipement d'incendie se répand en cinq catégories fonctionnelles: (1) les systèmes de détection et d'alarme qui identifient les incendies et avertissent les occupants, (2) les produits passifs de protection contre les incendies qui limitent la propagation du feu par la construction, (3) les systèmes de suppression actifs qui éteignent ou contrôlent les incendies, (4) les appareils de lutte contre les incendies portables qui guident les premiers répondants ou les occupants peuvent se déployer immédiatement, et (5) la communication et l'éclairage d'urgence qui guident l'évacuation sûre.

Dans chaque catégorie, des dizaines de sous-types, technologies et normes d'installation sont en concurrence pour le budget et l'attention. Une tour de bureau peut avoir besoin de détecteurs de fumée adressables, de panneaux de sortie photoluminescents, de gicleurs de tuyaux humides et d'extincteurs de classe K dans sa cafétéria, tandis qu'un entrepôt de batterie au lithium exige un échantillonnage d'air d'alerte précoce, une suppression des agents propre et des barrières thermiques. Les sections suivantes disséquent chaque grande classe d'équipements d'incendie, expliquent comment chacun est testé et répertorié, et fournit des tables de décision pour aider à faire correspondre la bonne technologie au danger.

Table des matières

1. Systèmes de détection et d'alarme

2. Produits de protection contre les incendies passifs

3. Systèmes de suppression actifs

4. Appareils de lutte contre les incendies portables

5. Communication et éclairage d'urgence

6. Exigences d'inspection, de tests et de maintenance

Systèmes de détection et d'alarme

Les systèmes de détection et d'alarme détectent la chaleur, la fumée ou la flamme, puis envoient des signaux audibles, visuels ou de données aux occupants et aux stations de surveillance; Ils vont des alarmes de fumée à une seule station aux panneaux adressables à boucle multiple liés à la surveillance basée sur les nuages.

Les codes modernes de sécurité de la vie reconnaissent quatre technologies de détection primaires. Les alarmes de fumée d'ionisation utilisent une petite source radioactive pour ioniser l'air entre deux plaques; Lorsque les particules de fumée perturbent le courant, l'alarme se déclenche. Ils réagissent les plus rapidement aux incendies enflammés rapides avec de petites particules de fumée, telles que celles produites par du papier brûlant ou des liquides inflammables. Les alarmes de fumée photoélectriques utilisent une source légère et un photosenseur; La fumée entrant dans la chambre disperse la lumière sur le capteur. Ils excellent dans la détection des incendies qui couvent typiques d'un rembourrage moderne ou d'un câblage en PVC surchauffé. Les détecteurs de chaleur à température fixe s'activent lorsque la température ambiante atteint un seuil prédéfini - commune à 135 ° F ou 194 ° F, ce qui rend idéal pour les cuisines ou les garages où la vapeur ou l'échappement provoqueraient des alarmes de nuisance. Le taux d'élévation des détecteurs de chaleur déclenchent lorsque la température augmente plus rapidement que 12–15 ° F par minute, attrapant des incendies en développement rapide avant que le seuil de température absolue ne soit atteint.

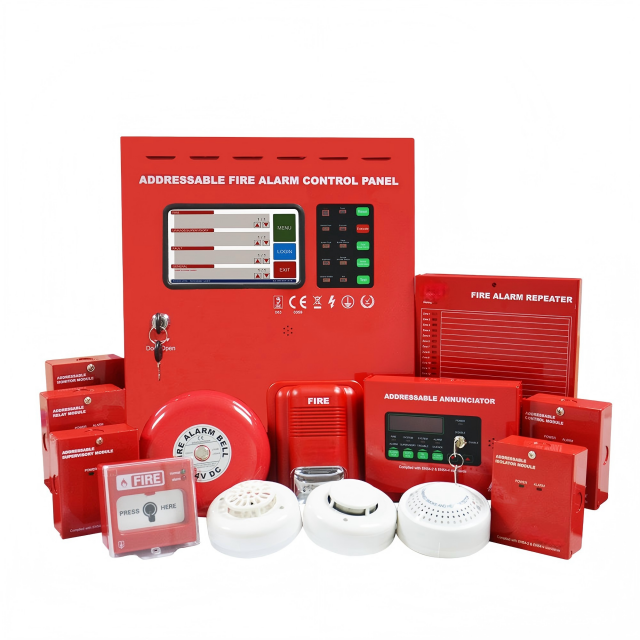

Les systèmes avancés intègrent ces capteurs dans des panneaux de contrôle d'alarme incendie (FACP) adressables . Chaque appareil rapporte un identifiant unique, permettant aux techniciens de localiser l'emplacement exact d'une alarme. Les détecteurs adressables analogiques vont plus loin en transmettant des valeurs de capteur en temps réel, permettant une compensation de dérive et un avertissement précoce avant que le seuil d'alarme ne soit violé. Les grandes installations de style campus peuvent déployer des systèmes d'échantillonnage d'air ou de détection de fumée en aspiration (TSA) qui attirent l'air à travers les tuyaux vers une chambre au laser centrale, atteignant la détection de 30 à 1 000 fois plus rapide que les détecteurs de type ponctuel. Pour les centres de données de grande valeur, l'appareil de détection de fumée très précoce (VESDA) peut identifier la combustion naissante avant que la fumée visible n'apparaisse, déclenchant des réponses mise en scène telles que l'enquête locale, l'amorçage de l'arrosage avant l'action ou la libération d'agent propre.

Les critères de sélection peuvent être résumés dans la matrice de décision suivante.

Produits de protection contre les incendies passifs

Les produits de protection contre les incendies passifs sont intégrés dans la structure et comprennent des murs, des planchers, des portes, des amortisseurs, des joints de pénétration et des revêtements intumescents qui compartinent le feu et maintiennent l'intégrité structurelle sans intervention humaine.

Les cotes de résistance au feu, exprimées en heures (par exemple, 1 heure, 2 heures), sont déterminées par des tests standardisés tels que ASTM E119 ou UL 263, où les assemblages sont exposés à une courbe de température temporelle atteignant 1000 ° F à 5 minutes et 2 000 ° F à 4 heures. Les assemblages de panneaux muraux de gypse incendie obtiennent des notes de 1 à 4 heures en superposant l'isolation de gypse et de fibre minérale de type X ou de type C. Les portes du feu sont classées en (3 heures), B (1,5 heure) ou C (0,75 heure) et doivent être fermées et un verrouillage positif. Les amortisseurs d'incendie installés dans les conduits de CVC empêchent la propagation du feu à travers les systèmes de manipulation de l'air; Ils sont testés sous UL 555 et doivent se fermer dans les 15 secondes après l'activation de la liaison fusible à 165 ° F ou 212 ° F.

Les pénétrations des câbles et des tuyaux sont un point faible fréquent. Les systèmes Firestop utilisent des scellants intumescents, des mortiers incendie ou des dispositifs mécaniques qui se développent lorsqu'ils sont exposés à la chaleur, aux vides d'étanchéité créés en faisant fondre les conduits en plastique ou à l'isolation. intumescent Les revêtements en film mince appliqués sur l'acier de structure peuvent ajouter 1 à 3 heures de résistance au feu en gonflant jusqu'à 50 fois leur épaisseur d'origine, isolant l'acier à partir de températures critiques supérieures à 1 100 ° F. Les structures de stationnement en dessous de grade reposent souvent sur des systèmes de béton ou de pension de planche à feu pour maintenir la capacité de charge pendant un incendie prolongé.

Une liste de contrôle des spécifications pratiques pour les produits passives est la suivante.

Systèmes de suppression actifs

Les systèmes de suppression actifs déchargent l'eau, la mousse, le gaz ou les produits chimiques secs pour supprimer ou éteindre un incendie; Les principaux types sont les tuyaux humides, les tuyaux secs, la pré-action, le déluge, l'eau en mousse, l'agent propre et les systèmes de brume d'eau gazeux, chacun régi par des normes NFPA spécifiques.

Les systèmes de gicleurs de tuyaux humides sont remplis de manière permanente d'eau sous pression et sont le choix par défaut pour les bureaux, les hôtels et les espaces de vente au détail. Lorsqu'une tête d'arrosage fusionne à sa température nominale (généralement 155 ° F), l'eau circule immédiatement. Les systèmes de tuyaux secs utilisent de l'air sous pression dans les tuyaux, ne libérant de l'eau qu'après la baisse de la pression de l'air lorsqu'une tête s'ouvre. Ils sont essentiels pour les entrepôts non chauffés ou les garages de stationnement pour empêcher la congélation. Les systèmes de pré-action ajoutent une étape de détection; Une alarme incendie doit d'abord déclencher une valve solénoïde pour inonder les tuyaux, réduisant la décharge accidentelle dans les centres de données ou les musées. Les systèmes de déluge utilisent des buses ouvertes et un système de détection séparé pour inonder une zone entière simultanément, protégeant les zones à forte risque comme les hangars d'avions ou les chantiers de transformateurs.

Les systèmes d'arracheurs d'eau en mousse génèrent des films aqueux formant des films (AFFF) ou de la mousse résistante à l'alcool (ARFF) pour couverture des incendies de liquide inflammables, empêchant la régnition. Ils sont communs dans les raffineries pétrochimiques et les dépôts de stockage de carburant. Des systèmes d'agent propres tels que FM 200, NOVEC 1230 ou des gaz inertes comme IG 541 suppriment le feu en réduisant l'oxygène ou en interrompant la réaction en chaîne de combustion sans endommager l'électronique. Les systèmes de brume d'eau déchargent les gouttelettes fines de moins de 1 000 microns de diamètre, refroidir les flammes et déplacer l'oxygène tout en utilisant 50 à 90% d'eau en moins que les gicleurs traditionnels - IDEAL pour les bâtiments du patrimoine ou les navires de croisière.

Les paramètres de sélection comprennent la classification des risques, l'adéquation de l'approvisionnement en eau, les réglementations environnementales et les considérations de nettoyage.

Appareils de lutte contre les incendies portables

Les appareils de lutte contre les incendies portables sont constitués de manifestations de poche ou de roues, de couvertures de pompiers et de rouleaux de petits tuyaux que les occupants peuvent déployer immédiatement; Ils sont classés par le type de feu qu'ils éteignent (A, B, C, D, K ou F) et l'agent d'extinction utilisé.

Extincteurs (classe A) Matériaux de combustion fraîche et convient aux incendies de bois, de papier et de textile. Les extincteurs en mousse (classe A et B) forment une couverture sur des liquides inflammables, empêchant la libération de vapeur. Les extincteurs de dioxyde de carbone (classe B et C) déplacent l'oxygène et ne laissent aucun résidu, ce qui les rend idéaux pour l'appareillage électrique. Les extincteurs chimiques secs interrompent la réaction en chaîne de combustion et sont polyvalents (classe A, B, C), mais quittent la poudre corrosive nécessitant un nettoyage. Les extincteurs chimiques humides (classe K) vaporisent une brume fine qui réagit avec les huiles de cuisson pour former une couche savonneuse, utilisée dans les cuisines commerciales. Les extincteurs d'agent propres utilisent Halotron ou FE 36 pour les incendies de classe C dans les centres de données. Les couvertures d'incendie étouffent de petits vêtements ou des incendies de cuisson et sont obligatoires dans les laboratoires manipulant des solvants inflammables.

Sélection et placement suivent le principe 'Triangle de feu ' - combustible, chaleur, oxygène - et la règle de distance de déplacement dans NFPA 10. Les occupations de risque légère nécessitent des extincteurs à moins de 75 pieds de distance de déplacement; danger ordinaire à moins de 50 pieds; danger supplémentaire à moins de 30 pieds. Fournir une signalisation qui identifie la classe et les pictogrammes d'extincteur montrant les types d'incendies pour lesquels il est approuvé. L'entretien annuel comprend les contrôles de pression, l'inspection des broches de traction et les tests hydrostatiques tous les 5 ou 12 ans selon le matériau du cylindre.

Communication et éclairage d'urgence

La communication et l'éclairage d'urgence englobent les systèmes d'évacuation vocale, les plates-formes de notification de masse, les panneaux de sortie et l'éclairage de sortie qui restent opérables pendant les pannes de puissance, garantissant aux occupants des instructions claires et peuvent sortir en toute sécurité.

Les systèmes de communication d'alarme vocale d'urgence (EVAC) remplacent la musique de fond et fournissent des messages mis en scène tels que 'Enquêter sur l'alarme sur le sol 3 ' suivi de 'Evacuer le plancher 3 uniquement. ' Ils doivent respecter les normes d'intelligibilité (0,7 échelle d'intelligibilité commune) et fournir 24 heures de puissance en veille plus 15 minutes de fonctionnement de l'alarme. Les systèmes de notification de masse (MNS) s'étendent au-delà des événements de feu pour inclure des conditions météorologiques graves, des tireurs actifs ou des versions de matières dangereuses, intégrant le SMS, des e-mails, des alertes de bureau et des haut-parleurs de voix géants extérieurs.

Les panneaux de sortie doivent être visibles à partir de tout point d'un couloir d'accès à la sortie et doivent rester illuminés pendant au moins 90 minutes après la perte de puissance. Les panneaux de sortie LED consomment 90% moins d'énergie que les incandescences et les 10 à 25 ans du dernier. L'éclairage de sortie doit fournir une moyenne de caractéristiques et un minimum de 0,1 pieds le long du chemin de la sortie. Les systèmes de batteries centraux peuvent alimenter plusieurs luminaires, tandis que les unités autonomes utilisent des batteries internes de cadmium ou de lithium en nickel. Les panneaux de sortie photoluminescents absorbent la lumière ambiante et la lueur pendant des heures sans puissance électrique, idéale pour la modernisation des applications.

Exigences d'inspection, de tests et de maintenance

Tous les équipements d'incendie doivent être inspectés, testés et entretenus selon un calendrier défini dans le cadre de NFPA 25 pour les systèmes à base d'eau, NFPA 72 pour la détection et l'alarme, NFPA 10 pour les extincteurs et NFPA 101 pour l'éclairage d'urgence, avec une documentation numérique pour prouver la conformité.

Les inspections sont des vérifications visuelles: voir les pressions de jauge, garantissant que l'accès n'est pas obtenu, confirmant que les indicateurs LED sont éclairés. Les tests impliquent un fonctionnement fonctionnel - flux d'eau des inspecteurs de gicleurs de test de la connexion, activant les détecteurs de fumée pour vérifier la transmission d'alarme ou effectuer des tests de décharge de batterie de 90 minutes sur l'éclairage d'urgence. L'entretien comprend le remplacement ou la révision - les extincteurs de recul, les détecteurs de recalibrage, les cylindres de tests hydrostatiques. Les fréquences vont de l'hebdomadaire (vannes de commande) aux dispositifs d'alarme trimestriels (arrosage) à annuels (tests de sensibilité au détecteur complet) à cinq annuels (inspection interne du tuyau de gicleurs).

Un CMMS numérique (Système de gestion de la maintenance informatisée) rationalise le processus en planifiant automatiquement les tâches, en enregistrant les dates d'achèvement et en générant des rapports de conformité. Les balises d'actifs codées par QR permettent aux techniciens de numériser et de mettre à jour l'état sur le terrain. Le non-respect de l'équipement peut annuler la couverture d'assurance ou conduire à des citations de l'OSHA; Par conséquent, attribuez un gestionnaire de sécurité incendie désigné avec l'autorité budgétaire et les responsabilités de reporting des cadres.

Résumé

De la plus petite alarme de fumée d'ionisation à un moniteur de déluge en mousse de 5 000 gpm, l'équipement d'incendie forme un écosystème intégré conçu pour détecter, contenir et éteindre le feu tout en protégeant la vie et la propriété. Comprendre les cinq catégories fonctionnelles - détection, protection passive, suppression active, appliances portables et communication d'urgence - les gestionnaires des installations pour faire correspondre la technologie à la danger, se conformer aux codes en évolution et offrir une réduction quantifiable des risques. L'inspection régulière, les tests et l'amélioration continue convertissent les dépenses en capital en performances de sécurité perpétuelles, garantissant que lorsque la prochaine alarme sonne, le résultat est contrôlé et la perte est minime.
